programmer下载常见问题总结-v11

一、通过命令行烧写

参考文档Efinity Programmer User Guide部分，内容如下：

具体操作如下：

Efinity版本:2024.2

安装路径：C:Efinity2024.2

Hex文件路径：E:FPGA_Demo1_Ti181j484pgm_test

（1）打开cmd

(2)把路径转到C:Efinity2024.2bin,并运行setup.bat

（3）把路径转换到hex存储的目录

（4）先配置jtag_bridge文件,指令如下【注意fitd_program.py在.pgabinefx_pgm路径下】:

C:efinity2024.2binpython3 C:efinity2024.2pgmbinefx_pgmftdi_program.py -m jtag C:Efinity2024.2pgmflititaniumu00690A79.bit

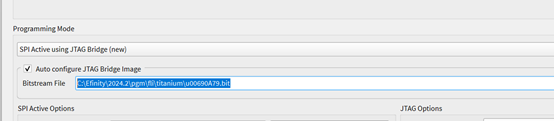

其中bridge文件的路径在programmer中可以看到

（4）再烧写flash

执行指令如下：

c:efinity2024.2binpython3 c:efinity2024.2pgmbinefx_pgmftdi_program.py -m jtag_bridge_new mem_test.hex

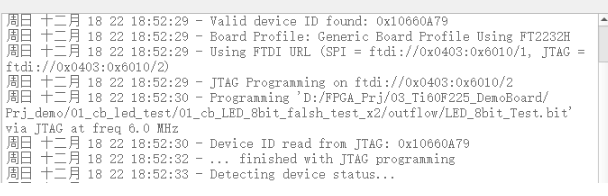

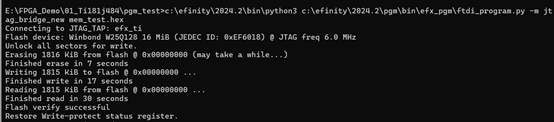

执行效果如下：

说明：关于ftdi_program.py的用法可以执行如下操作

c:efinity2024.2binpython3 c:efinity2024.2pgmbinefx_pgmftdi_program.py –help

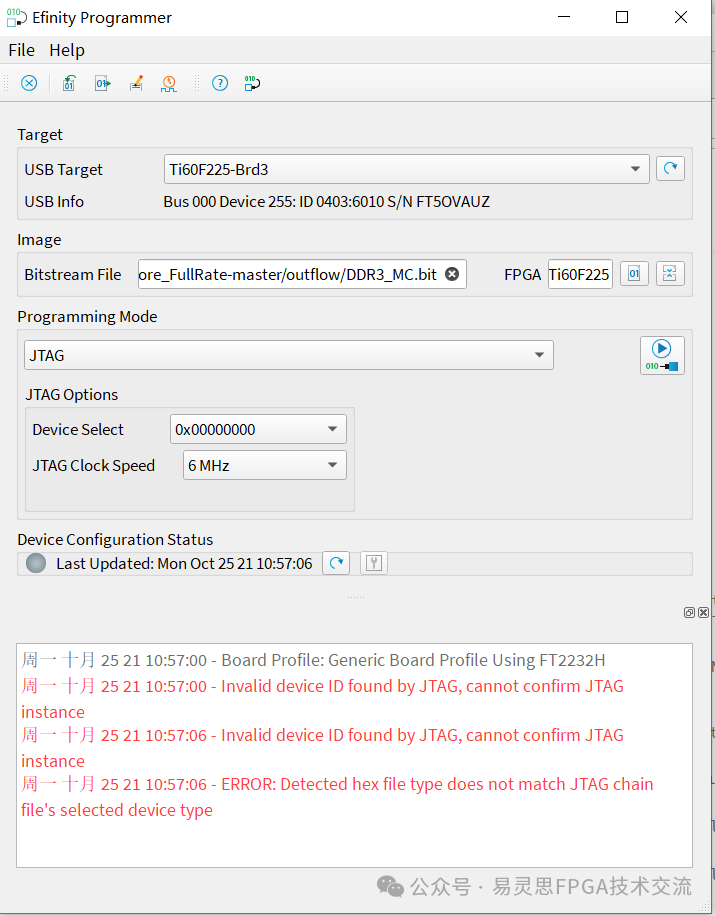

二、programmer下载常见报错

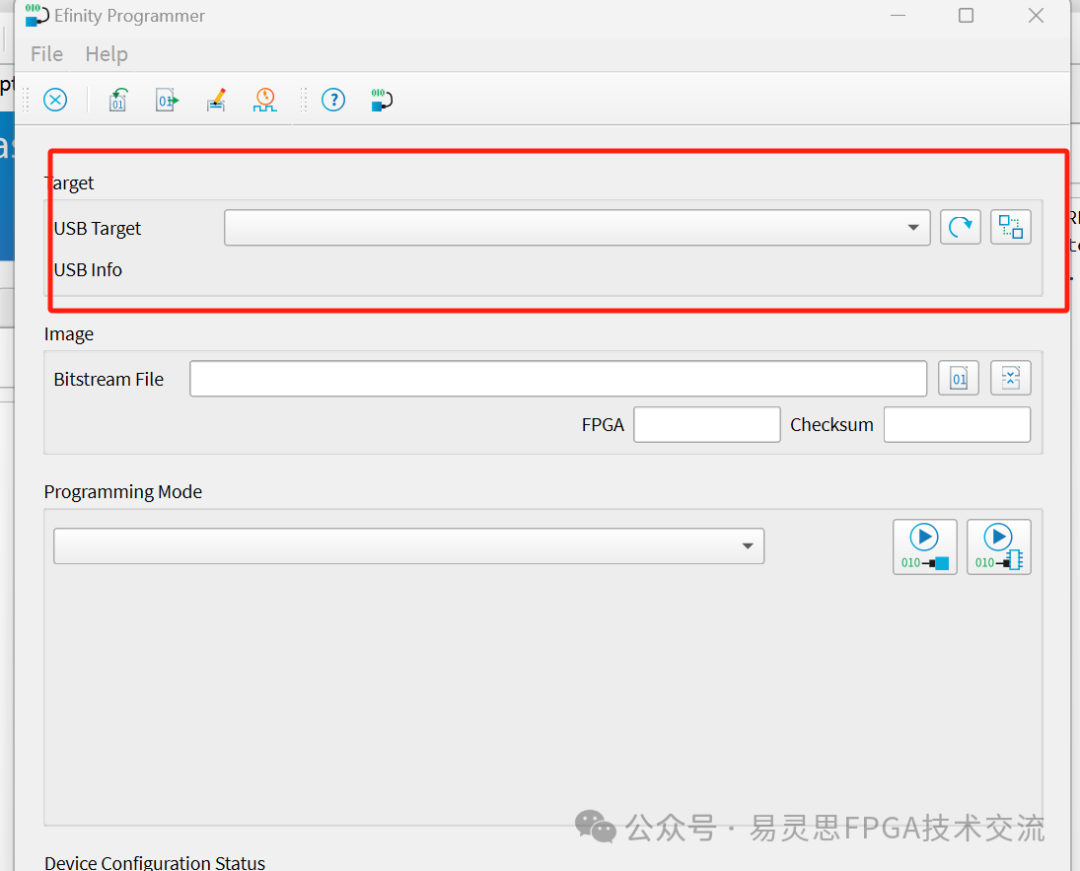

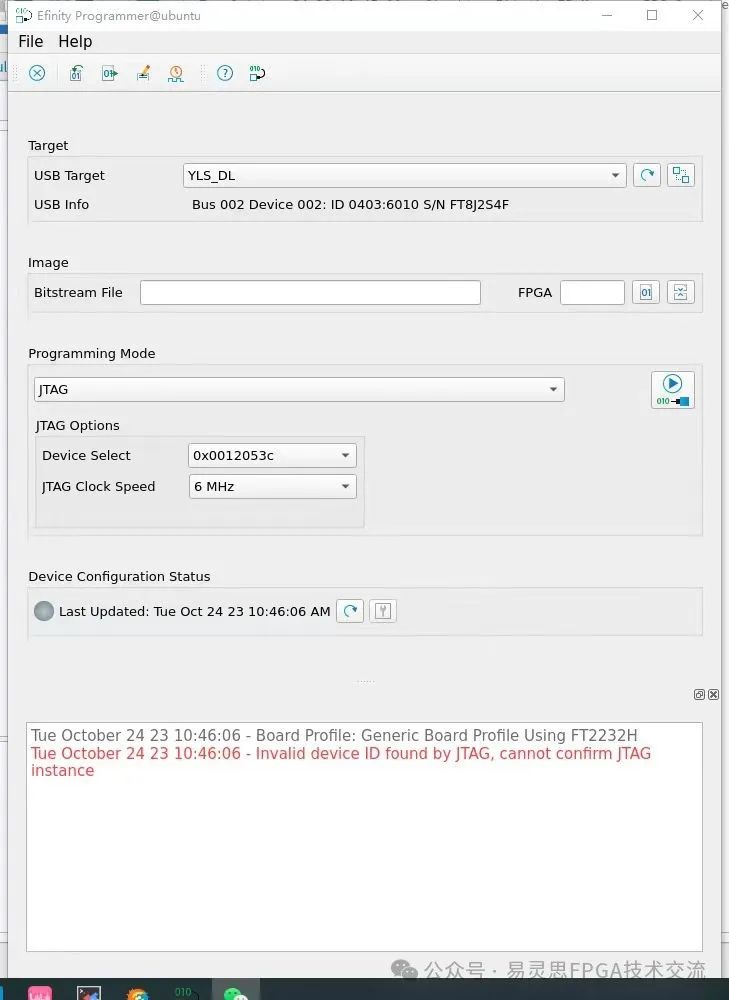

（0）连接下载器之后什么也读不出来

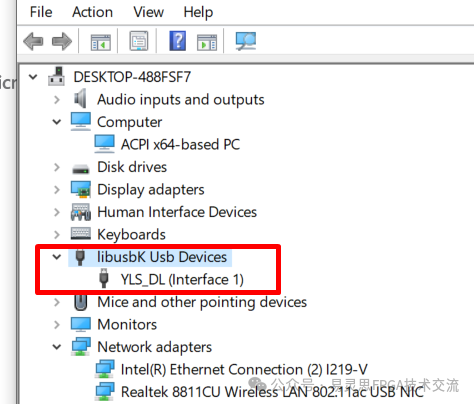

说明：一般为驱动没有安装，在device manger里面查看是否有libusbK

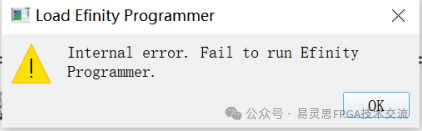

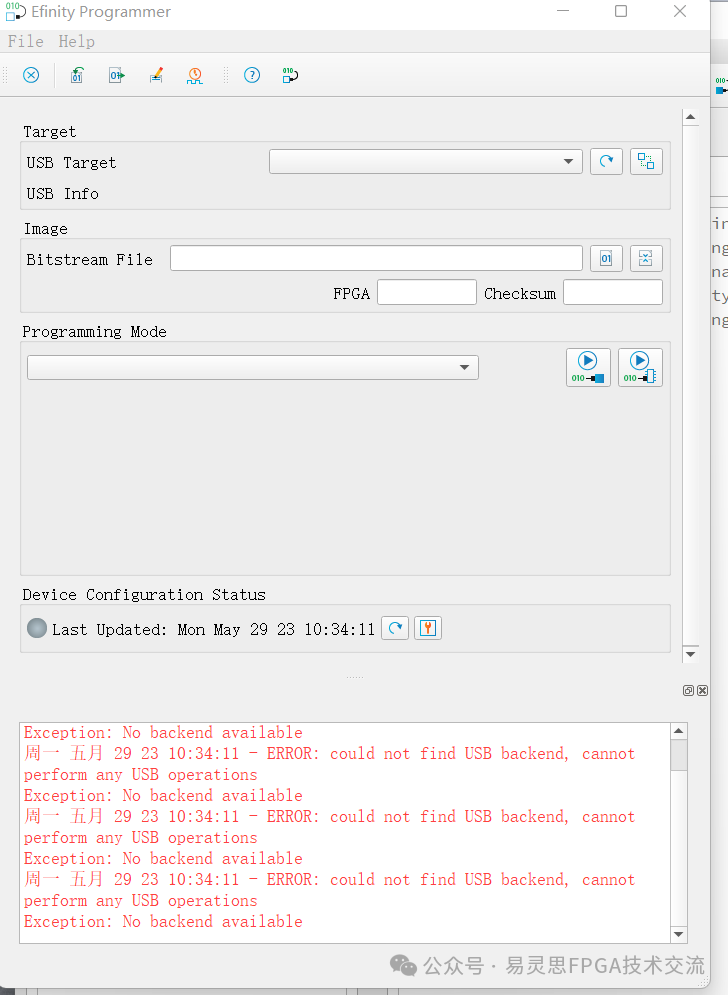

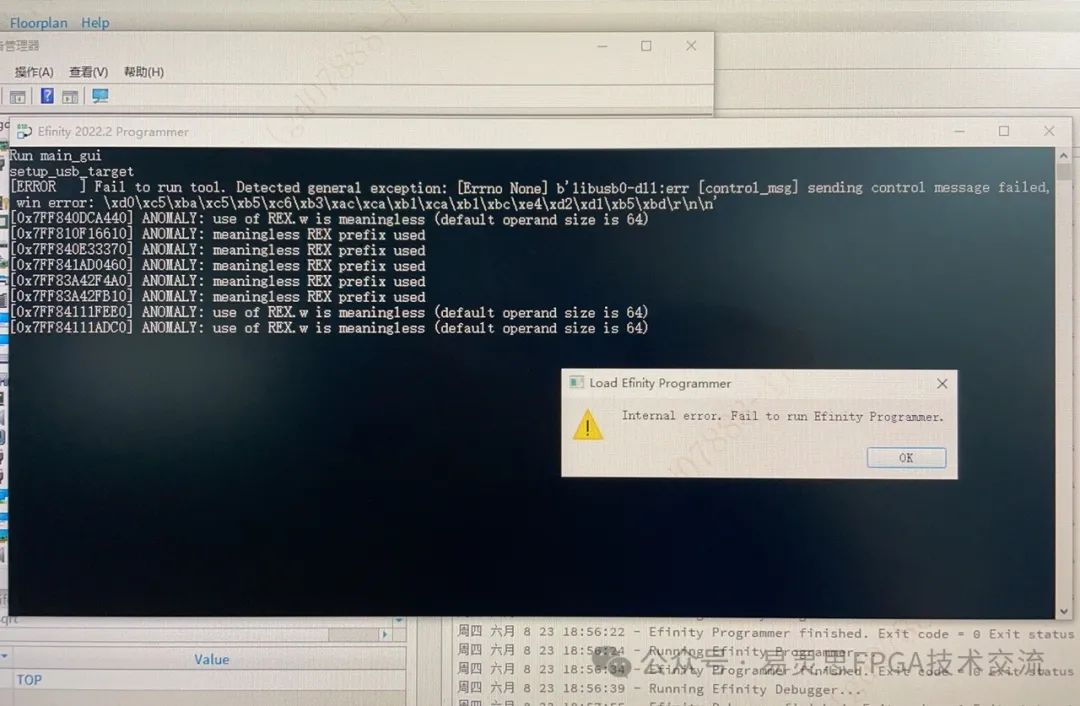

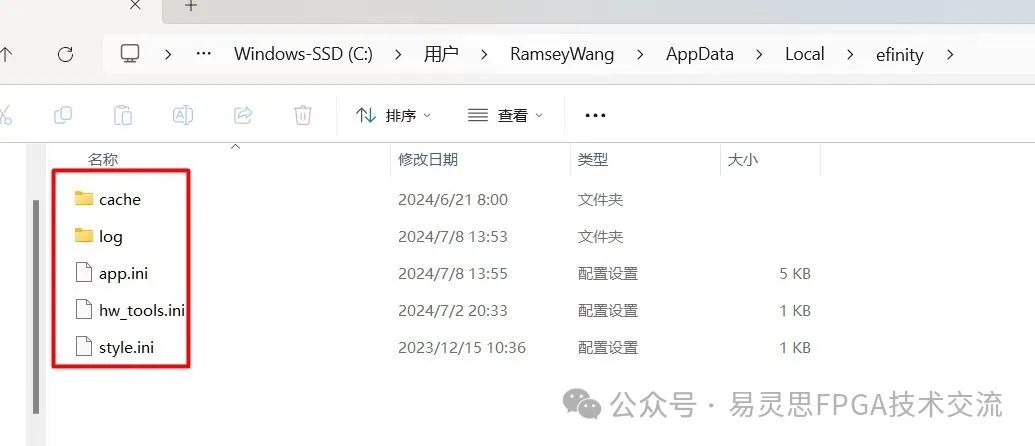

（1）打开Programmer异常

原因：（1）更换USB接口。

（2）USB有限制，需要联系客户IT ；

(3)如果电脑不接仿真器，可以打开programmer，然后再插入仿真器还可以下载程序。有可能是下载器接触不良导致。换了个下载器，试了好几次都没有提示了

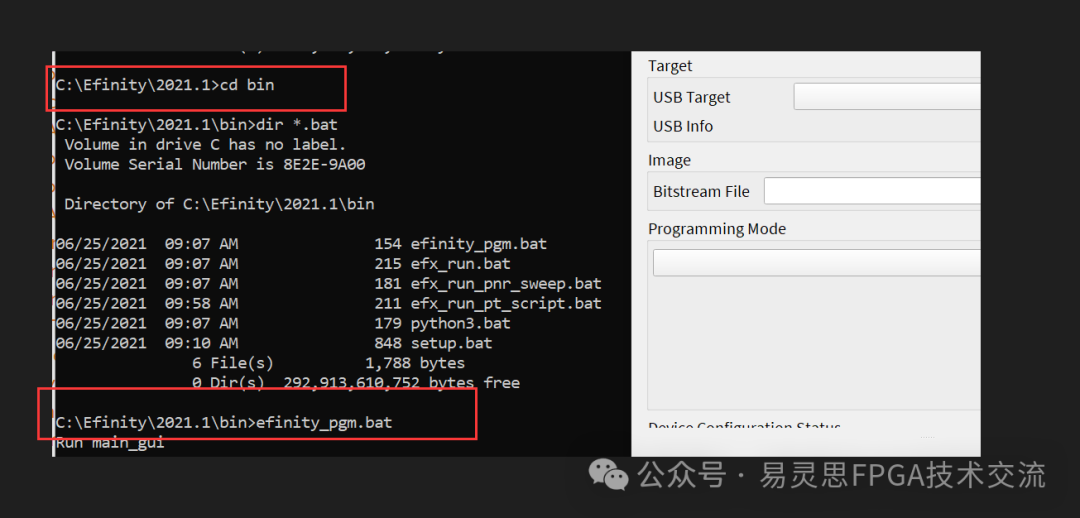

运行以上两句可以打开programmer.看看报什么错？

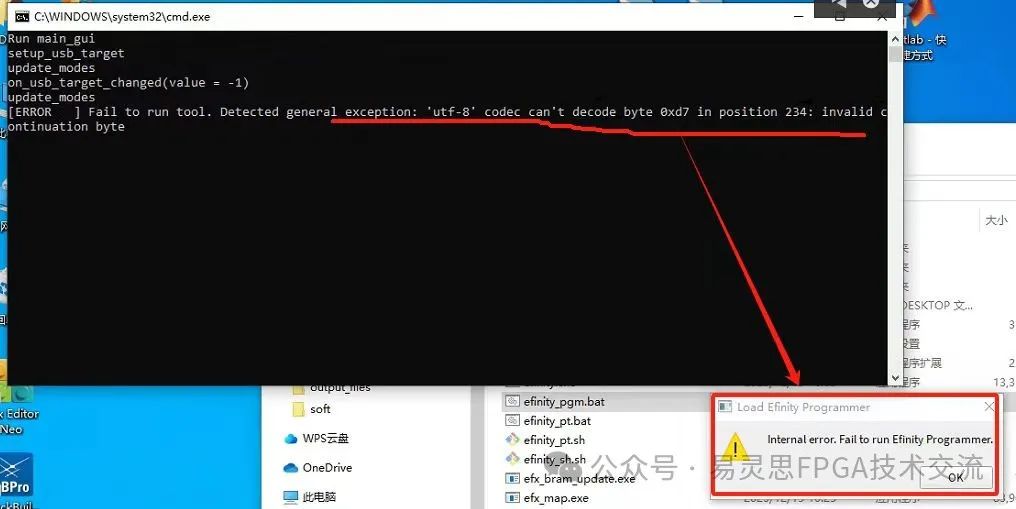

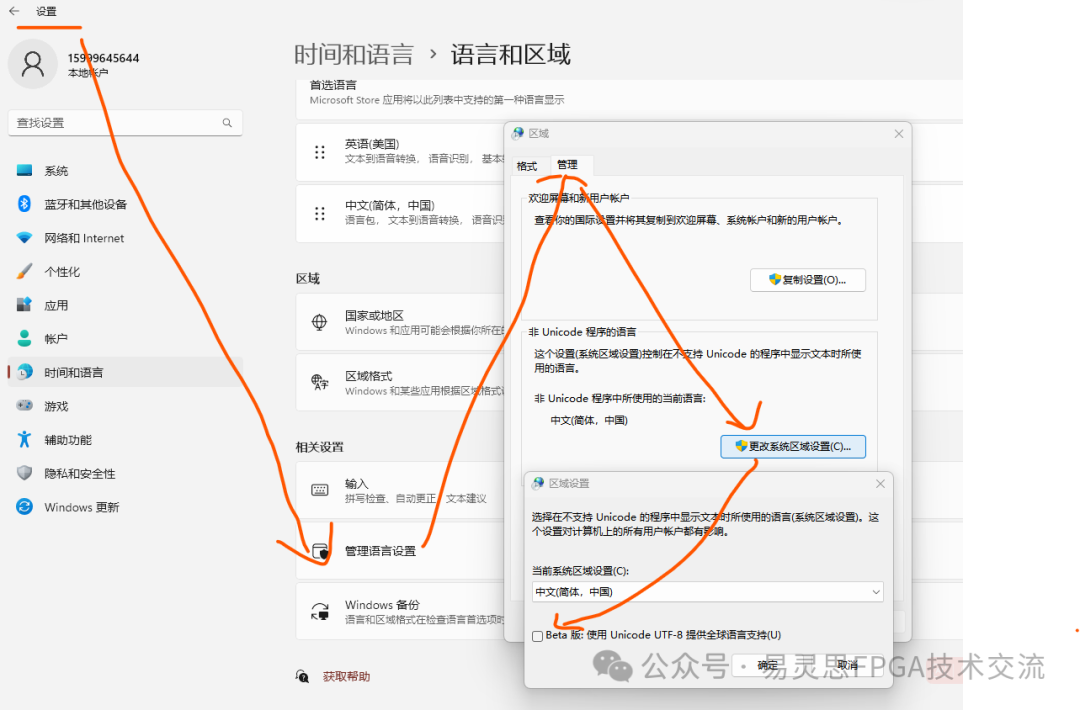

（3）右键->显示设置-》时间和语言->管理语言设置->更改系统区域设置，确认Beta使用Uniocode UTF-8是否勾选，要求是不能勾选。通过指令运行显示以下错误。

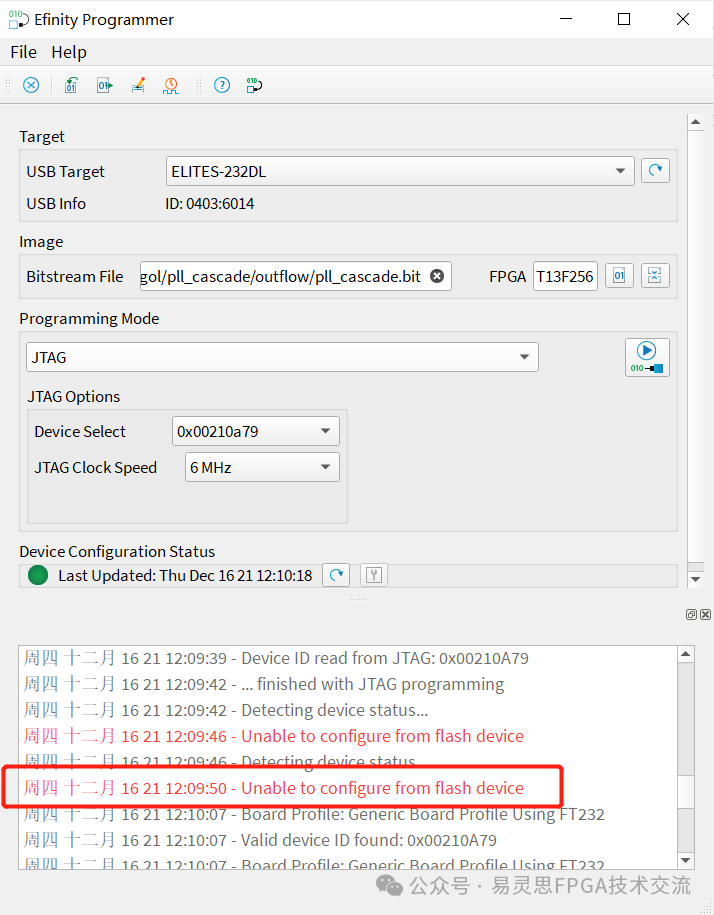

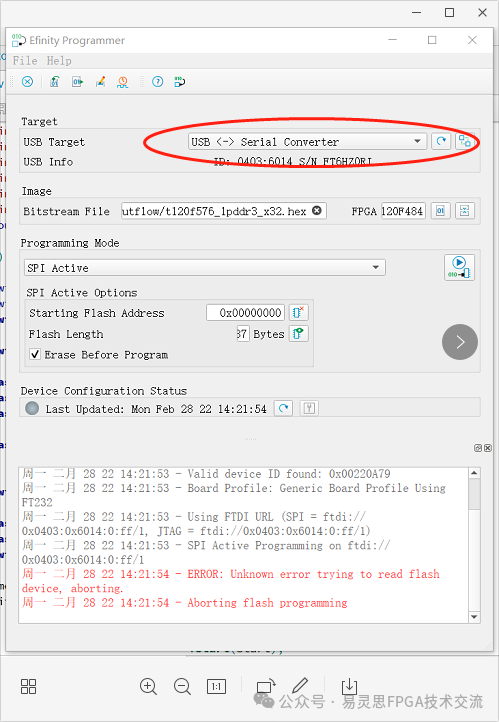

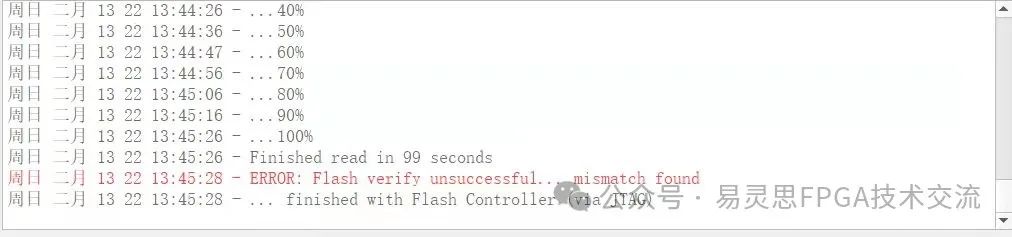

（2）Unable to configure from flash device;

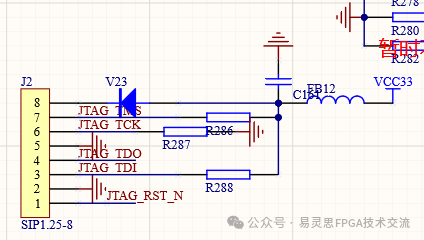

解决方案：（1）用烧写器烧写时没有连接VREF,VREF如上图。

（2）可以考虑才JTAG的TCK上加个10pf电容到地。

（3）UsbError: [Errno None] b'libusb0-dll:err

1. 在下载过程中拔掉USB 这时候报“周四十二月 16 21 2234 - Caught IOError from JtagEngine.configure() for url "ftdi://0x04030:ff/1".”的错误

2. 如果在第1步以后，不关闭programmer，再次插上USB后，刷新或者点下载，就会出现“周四十二月 16 21 2239 - UsbError: [Errno None] b'libusb0-dll:err [control_msg] sending control message failed, win error: xc7xebxc7xf3xb5xc4xd7xcaxd4xb4xd4xdaxcaxb9xd3xc3xd6xd0xa1xa3rnn'. Check the usb driver installation for Windows”的错误

3. 在第1步拔下USB以后，刷新或者切换JTAG，Programmer就会闪退

4. 这个时候，关掉programmer重新打开，即可恢复正常下载

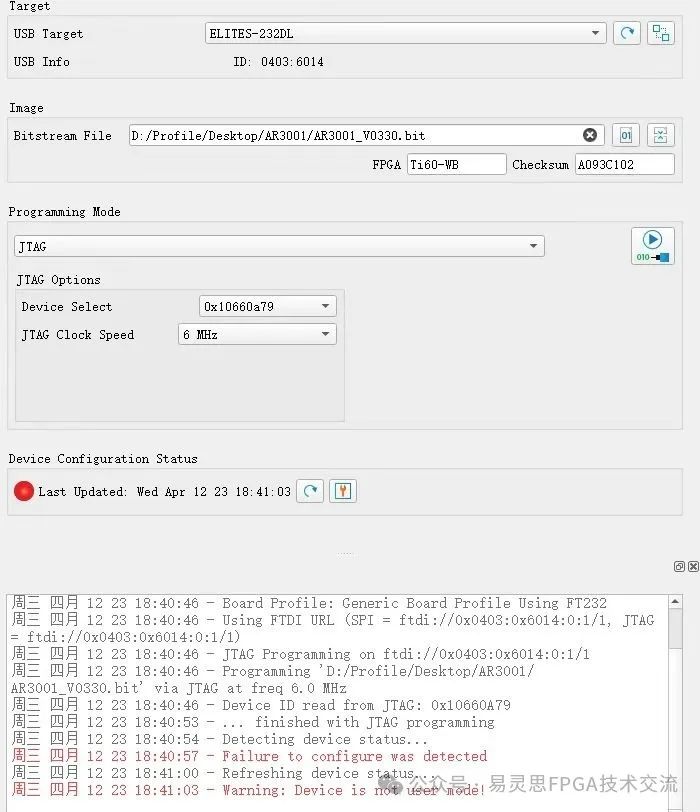

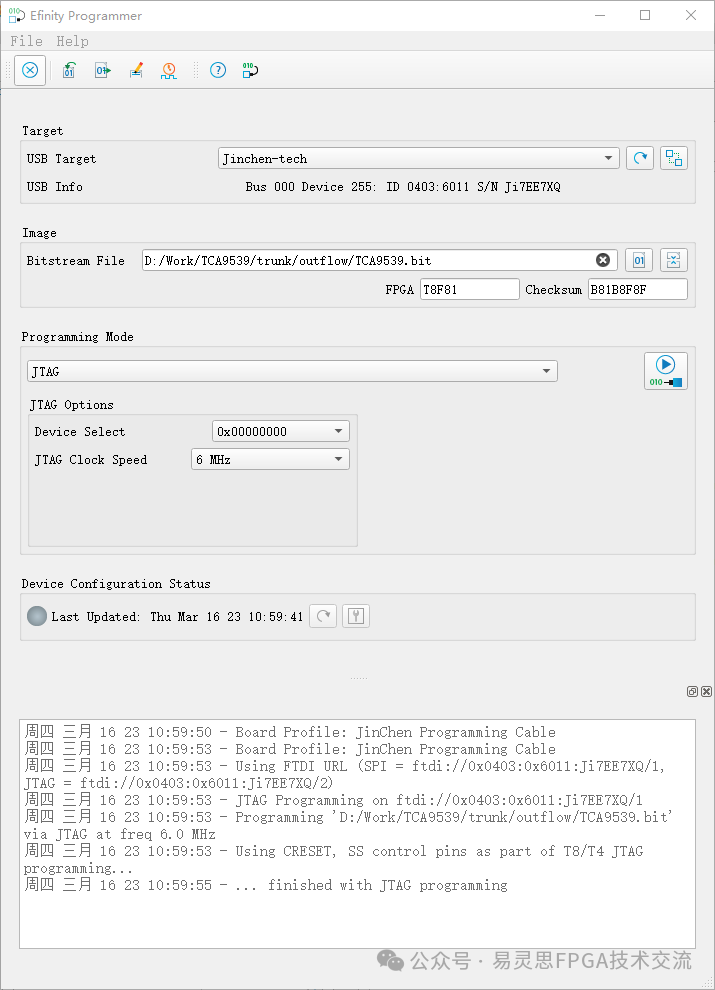

（4）Failure to configure was detected
